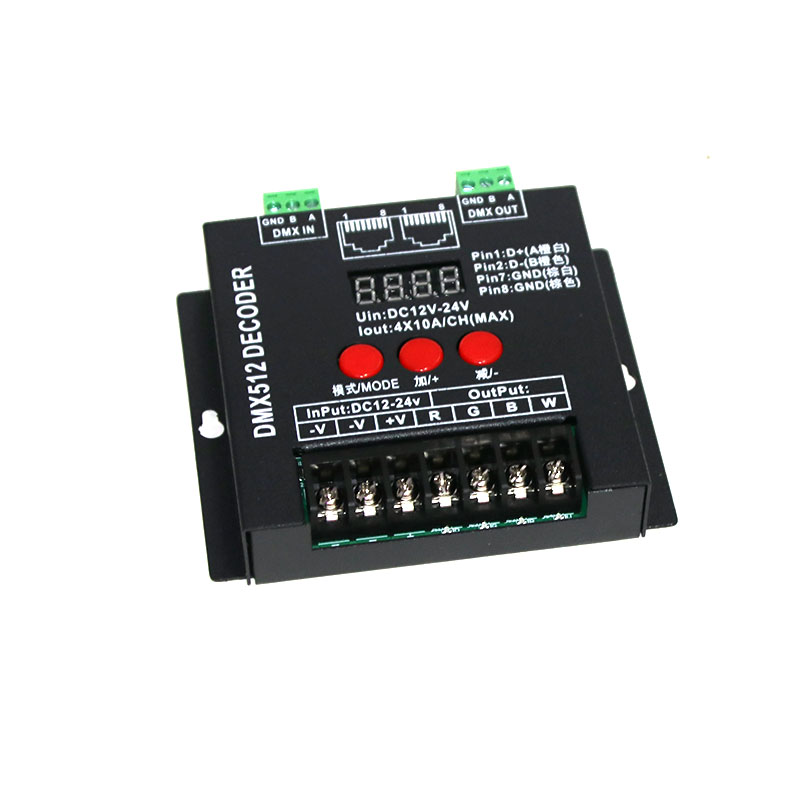

RGBW4路8通道解码器
能够将DMX512信号转换成PWM信号，用于驱动各种恒压LED灯具
- 输入电压: DC12V~DC24V或DC5V(定做)
- 控制方式: 灯具共阳
- 输出电流: 10A*4通道
- 输入信号: DMX512(1990)占用8通道(通道1红,2绿,3蓝,4白,5跳变,6七彩渐变,7渐变,8总亮度)
商品描述
规格参数
用户手册
产品概述
RGBW解码器是一款专业的灯光控制设备，完全遵从DMX512(1990)国际标准协议。该设备能够将DMX512信号转换成PWM信号，用于驱动各种恒压LED灯具，包括LED模组、灯带、灯串、硬灯条等。设备配备数码管显示通道地址，支持通过按键自由设定，可与DMX控台连接实现专业级调光和动态效果。在无DMX信号时，设备会自动运行内置程序。此外，本机还可以通过按键设置为主控模式，并可通过连接功率放大器实现同步控制扩展。
功能特点
- 三模式操作：锁定模式、地址设置模式、主控模式
- 数码显示：实时显示通道地址和工作状态
- 内置程序：无DMX信号时自动运行内置灯光效果
- 主控功能：可作为独立主控制器使用
- 扩展能力：支持连接功率放大器同步控制
- 兼容性强：支持DMX512(1990)国际标准
主控模式和自检花样表
| 花样 | 花样说明 | 花样 | 花样说明 |
|---|---|---|---|
| 1 | R单色常亮 | 5 | G B单青常亮 |
| 2 | G单色常亮 | 6 | R G单紫常亮 |
| 3 | B单色常亮 | 7 | RGBW全亮 |
| 4 | R G单黄常亮 | 8 | 流水花样 |
| 5 | R B单品常亮 | 9 | 跑马花样 |
| 6 | G B单青常亮 | 10 | 呼吸花样 |
通道表
单台控制器占用8个DMX通道：
| 通道 | DMX值范围 | 功能描述 | 备注 |
|---|---|---|---|
| 1 | 0-255 | 红色调光 | 数值越大亮度越高 |
| 2 | 0-255 | 绿色调光 | 数值越大亮度越高 |
| 3 | 0-255 | 蓝色调光 | 数值越大亮度越高 |
| 4 | 0-255 | 白色调光 | 数值越大亮度越高 |
| 5 | 0-255 | 跳变效果控制 | 控制跳变模式 |
| 6 | 0-255 | 七彩渐变控制 | 控制渐变效果 |
| 7 | 0-255 | 渐变效果控制 | 控制渐变参数 |
| 8 | 0-255 | 总亮度控制 | 必须打开才能亮灯 |
| 项目 | 规格参数 |
|---|---|
| 控制方式 | 灯具共阳 |
| 电流 | 10A*4通道 |
| 输入信号 | DMX512(1990)占用8通道(通道1红,2绿,3蓝,4白,5跳变,6七彩渐变,7渐变,8总亮度) |
| 输入电压 | DC12V~DC24V或DC5V(定做) |
